Термометрические косы: многозонный контроль температуры для геотехнического мониторинга

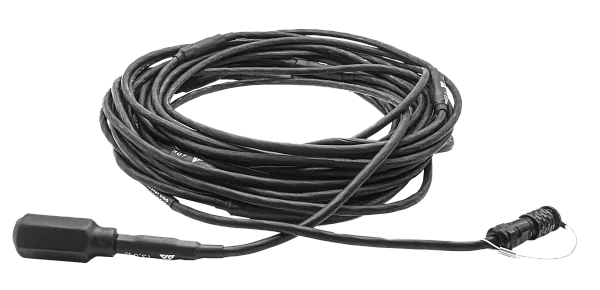

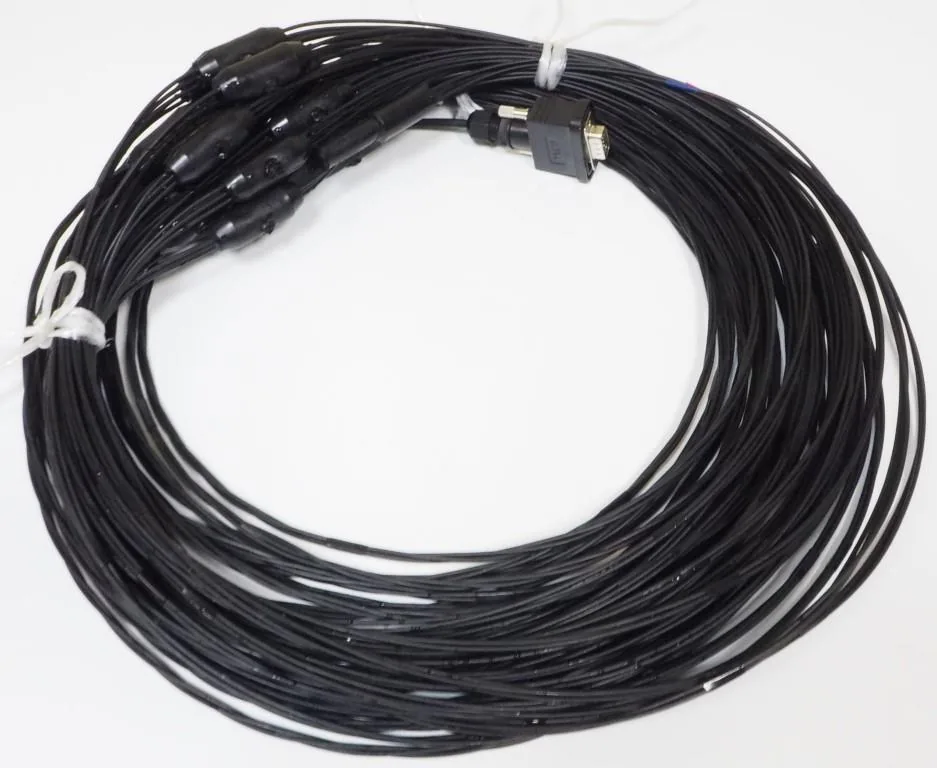

Термометрическая коса (термокоса) — это специализированное измерительное устройство, представляющее собой кабель с последовательно расположенными по всей длине датчиками температуры в защитных корпусах. Данный прибор предназначен для одновременного измерения температуры в множестве точек протяженных объектов, что делает его незаменимым инструментом для геокриологических исследований, геотехнического мониторинга и строительства на многолетнемерзлых грунтах.

Где применяются термометрические косы

Термокосы востребованы в следующих областях:

• Инженерно-геокриологические исследования — для полевого определения температуры мерзлых, промерзающих и протаивающих грунтов в соответствии с ГОСТ 25358-2020;

• Геотехнический мониторинг — для наблюдения за температурным режимом оснований зданий и сооружений в криолитозоне;

• Строительство и эксплуатация инфраструктуры — для контроля температурных полей грунтовых оснований дорог, аэродромов и других инженерных сооружений;

• Нефтегазовая отрасль — для непрерывного мониторинга температуры в «интеллектуальных» скважинах при добыче углеводородов.

Принцип работы термометрических кос

Принцип действия термокос основан на измерении и преобразовании температуры в цифровой код. В конструкцию входят:

1. Цифровые датчики температуры — чувствительные элементы (полупроводниковые или кварцевые), размещенные в защитных металлических гильзах и распределенные по длине кабеля с заданным шагом.

2. Гибкий кабель — соединяет датчики в монолитную конструкцию, сохраняя гибкость при отрицательных температурах.

3. Электронный блок (контроллер) — преобразует сигналы датчиков в цифровой код и передает данные по протоколам RS-485 или 1-Wire во внешние устройства для считывания.

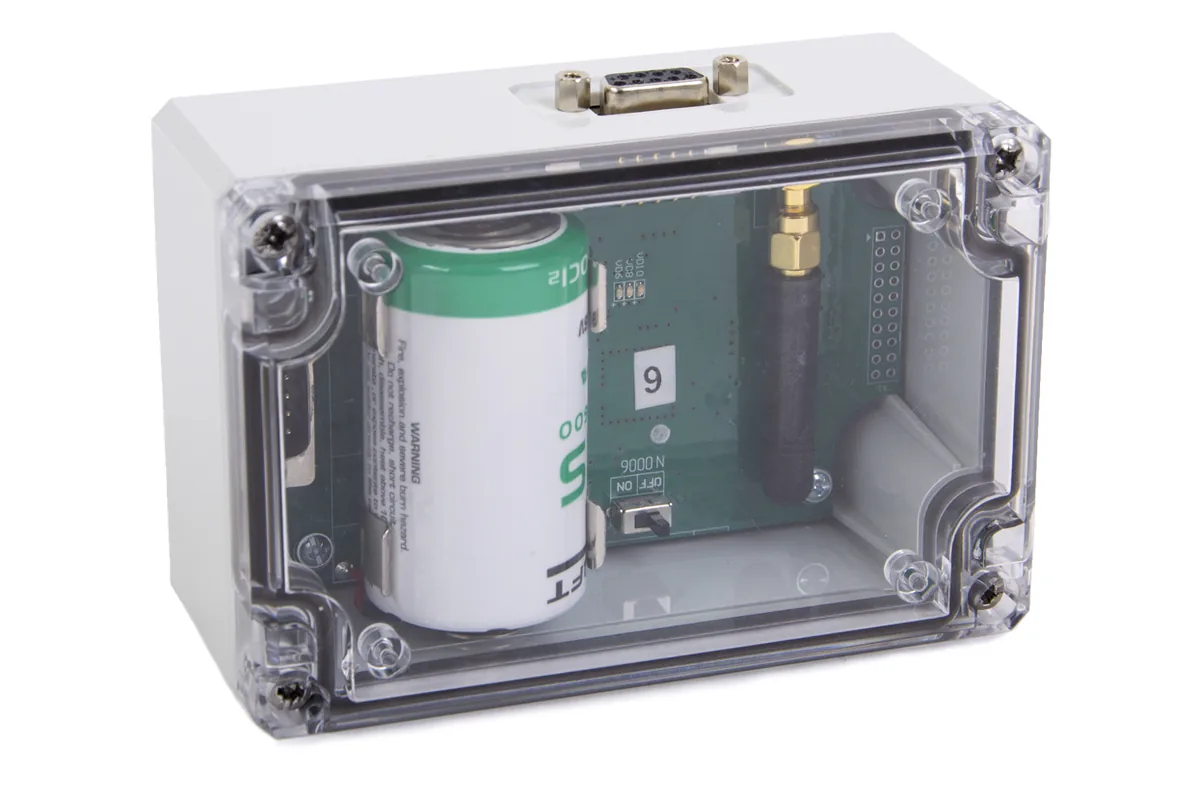

4. Считывающее устройство (логгер или контроллер) — сохраняет данные с привязкой ко времени и может передавать их на ПК или сервер для обработки.

Как выбрать термометрическую косу

При выборе термокосы учитывайте следующие параметры:

• Количество датчиков и шаг их расположения — определяет детализацию температурного профиля. Возможен индивидуальный выбор шага по требованию заказчика;

• Длина рабочей части — должна соответствовать глубине скважины или длине исследуемого объекта;

• Диапазон измеряемых температур — от -50 до +85 °С для большинства моделей;

• Требуемая точность — погрешность может достигать ±0,1 °С в ключевом диапазоне от -10 до +10 °С;

• Условия эксплуатации — наличие агрессивных сред и необходимость взрывозащищенного исполнения (маркировка Ex) для работы на объектах нефтегазовой отрасли.

Разновидности термометрических кос

Оборудование классифицируется по нескольким признакам:

• По типу выходного сигнала — с выходом по шине RS-485, 1-Wire, LoRaWAN или NB-IoT;

• По конструктивному исполнению — для сухих и сырых скважин, с защитой от коррозии и механических повреждений;

• По наличию взрывозащиты — специальные модификации для угольных шахт и взрывоопасных зон;

• По месту установки — стационарные для мониторинговых скважин и портативные для мобильных измерений.

Преимущества использования термометрических кос

Применение термокос имеет ряд значительных преимуществ:

• Многозонность — возможность одновременно получать данные о распределении температуры по всей длине объекта, что дает полный температурный профиль;

• Высокая точность — достигает ±0,1 °С благодаря цифровым датчикам и индивидуальной калибровке;

• Надежность — датчики не содержат глубинной электроники, а герметичные соединения выдерживают высокое давление;

• Гибкость — длина и конфигурация выполняются под конкретную задачу, включая глубину до 500 м;

• Долговечность — срок службы достигает 10 лет;

• Автоматизация — возможность подключения к системам сбора и передачи данных, что позволяет организовать непрерывный мониторинг в удаленном доступе.

Цена и как купить

Цена на термометрические косы зависит от длины, количества датчиков, материала исполнения и наличия взрывозащиты. Инвестиции в качественную термокосу — это вклад в достоверность геотехнических и мерзлотных исследований.

Чтобы купить термометрическую косу, которая соответствует вашим требованиям по точности, длине и условиям эксплуатации, обратитесь к нашим специалистам. Мы поможем подобрать оптимальную конфигурацию (количество датчиков, шаг, материал) и рассчитаем индивидуальное коммерческое предложение. Обеспечьте надежность своего мониторинга — свяжитесь с нами для получения консультации!
