Назначение: для воспроизведения постоянных и переменных токов и его напряжений, фиктивной мощности, угла сдвига фазы между током и напряжением. Область применения — поверка аналоговых и цифровых измерительных приборов, градуировка и калибровка амперметров, вольтметров, ваттметров, варметров, фазометров.
Поверка комплексов поверочных ЗМ3003
Принцип действия комплекса поверочного типа ЗМЗ003 (далее комплекс поверочный) основан на цифроаналоговом синтезе электрических сигналов постоянного и переменного тока.

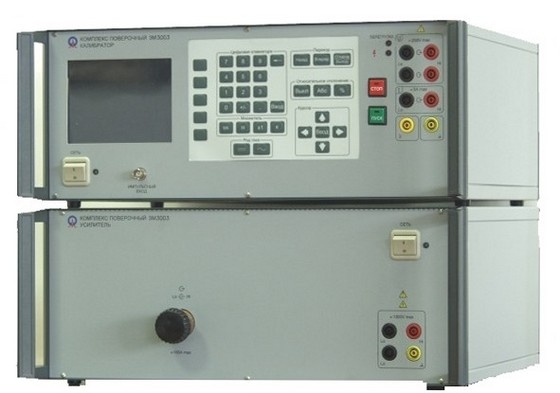

Комплекс поверочный состоит из двух блоков:
- калибратор универсальный (далее калибратор) (воспроизведение напряжения до 250 В, воспроизведение тока до 5 А);
- усилитель (расширение пределов воспроизведения по напряжению до 1000 В, по току до 100 А).
Предусмотрено два варианта поставки:
- вариант А — полный комплект комплекса поверочного ЗМ3003;
- вариант Б — калибратор универсальный ЗМ3003.
Принцип действия комплекса поверочного основан на цифро-аналоговом синтезе электрических сигналов постоянного и переменного тока.
Калибратор включает в себя три основных функциональных блока, определяющих метрологические характеристики комплекса:
- источник опорных напряжений (ИОН), синтезирующий переменные и постоянные напряжения в двух каналах с заданными частотой, амплитудой, фазой и формой;
- двухканальный измеритель, измеряющий параметры сигналов, воспроизводимых калибратором и используемых для подстройки параметров выходных сигналов, чтобы они соответствовали заданным пользователем значениям. Один канал воспроизводит значения постоянного и переменного напряжения, а второй — значения постоянного и переменного тока. Цифро-аналоговые синтезаторы в обоих каналах синхронизированы, что обеспечивает их совместную работу при воспроизведении фиктивной мощности и угла сдвига фазы между током и напряжением масштабные преобразователи напряжения и тока.
Комплекс поверочный рассчитан на автономное использование и работу в составе автоматических систем с интерфейсом R5-232, 1ГВ. В комплексе поверочном реализован программный интерфейс для связи с ПК и сопряжения с пользовательским ПО.
Для удобства пользования верхние пределы воспроизводимых комплексом величин реализованы в соответствии с ГОСТ 8711. Кроме этого имеется возможность задания вручную любого значения верхнего предела из диапазона воспроизводимых величин.
Поверка комплекса поверочного производится в соответствии с документом ЗМ00.71751075.00.00.00.000МП «Методика поверки», утвержденным ГЦИ СИ ФГУ «Краснодарский ЦСМ» в декабре 2009 года.
| Мультиметр В7-64/ 1 | Диапазоны измерения:
Напряжения постоянного тока от 1 мкВ до 1000В с погрешностью не более 0,005%; Напряжения переменного тока от 1 мВ до 700 В в диапазоне частот от 10 Гц до 1 МГц с погрешностью не более 1,5%; Постоянного тока до ±2А с погрешностью не более 0,03°/о ; Переменного тока до 2А в диапазоне частот от 10 до5 ОООГц с погрешность до 1,5%. |
| Мера сопротивления Р310 0,001 Ом | Класс точности 0,01% |
| Вольтметр-калибратор постоянного напряжения В2-43 | Диапазон измерения
0,1 мкВ -1000 В, погрешность 0,00 1 °/о |
| Мера напряжения Н4-9 | Класс 0,0005°/о |
| Меры сопротивления МС 3050 1 Ом, 10 Ом, 100 Ом, 1000 Ом | Класс точности 0,002°/о |
| Меры сопротивления МС 3050.1 0,1 Ом, 0,01 Ом, 0,001 Ом | Класс точности 0,002°/о |
| Мера сопротивления Р322 0,001 Ом | Класс точности 0,02°/о |
| Термоэлектрический преобразова-
тель напряжения ПНТЭ-6А; |
Средство сравнения 1-го разряда |
| Компаратор напряжений РЗ003 | Класс точности 0,0005 |
| Комплекты поверочные КПП 1,
КПП2 или переходный стандарт перемен- ного тока FLUKE 792А |
Погрешность 0,0 1 °/о
Погрешность сравнения 0,002-0,05°/о |
| Измеритель нелинейных искажений Сб-11 | Диапазон напряжений 0,1-100В, диапазон измеряемых искажений 0,0330°/о |
| Фазометр Ф2-34 | Диапазон частот до 5 мГц, погрешность измерения 0,1 градуса. |
| Частотомер электронно-счетный Ч3-54 | Диапазон частот до 150 мГц, погрешность 0,001% |
Межповерочный интервал 1 год.
НОРМАТИВНЫЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
- ГОСТ Р 52319-2005 «Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования»
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 * 1016… 3 ОА»
- ГОСТ 8.027-89 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного напряжения и электро- движущей силы»
- ГОСТ 8.132-74 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока 0,04.. .ЗООА в диапазоне частот 0,1… З ООМГц»
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1.102…3.109 Гц»
- МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1.10″8 до 25 А в диапазоне частот 20… 1106Гц»
- МИ 1949 «ГСИ. Государственная поверочная схема для средств измерений угла фазового сдвига между двумя электрическими напряжениями в диапазоне частот 1.102.. .2.10 7 Гц»
- ТУ 6682-002-71751075-2009 «Комплексы поверочные ЗМЗООЗ. Технические условия»
