Поверка миллитесламетра ТПУ в Симферополе
Миллитесламетры портативные универсальные ТПУ (далее — миллитесламетры ТПУ) предназначены для измерения магнитной индукции постоянных магнитных полей, максимальных и средневыпрямленных значений переменных магнитных полей, максимальных значений импульсных магнитных полей. Поверка миллитесламетра ТПУ проводится в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка миллитесламетра ТПУ и его принцип работы
Работа миллитесламетра основана на измерении магнитной индукции с использованием преобразователей Холла.
В состав миллитесламетра ТПУ входят электронный блок и два измерительных зонда («М» и «С») с измерительными преобразователями Холла, подключаемых к электронному блоку при помощи разъемов.
Электронный блок предназначен для формирования управляющего тока преобразователя Холла, обработки информационных сигналов преобразователя и представления результатов измерения в цифровом виде на жидкокристаллическом цифровом табло.
Измерительный зонд «М» предназначен для измерения магнитной индукции в зазорах магнитных систем, на поверхности постоянных магнитов (ферромагнитных деталей) либо при контроле магнитных полей для мониторинга окружающей среды. Магниточувствительная ось преобразователя Холла перпендикулярна широкой плоскости измерительного зонда.
Измерительный зонд «С» предназначен для измерения магнитной индукции в катушках и соленоидах, на поверхности постоянных магнитов (ферромагнитных деталей) либо при контроле магнитных полей для мониторинга окружающей среды. Магниточувствительная ось преобразователя Холла совпадает с продольной осью измерительного зонда.
В конструкции электронного блока и измерительных зондов отсутствуют наружные элементы подстройки и регулировки.
Защита от несанкционированного доступа производится нанесением на предприятии-изготовителе специальной пломбы на задней панели электронного блока.

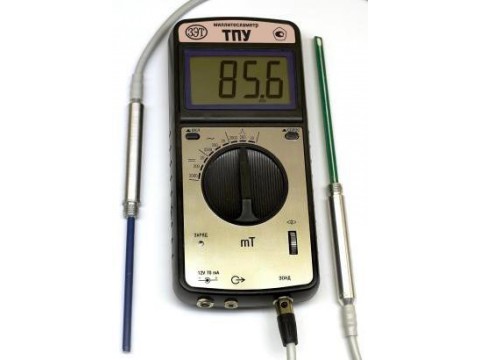

На рисунке 1 представлена фотография общего вида миллитесламетра портативного универсального ТПУ.
В зависимости от измеряемых величин и диапазонов измерений миллитесламетры ТПУ изготавливаются в шести исполнениях. Знаком «+» отмечены вид измеряемого магнитного поля и диапазоны измерений данного исполнения прибора. Поверка миллитесламетра ТПУ проводится по всей России.
Знак утверждения типа
Знак утверждения типа наносится на переднюю панель электронного блока миллитесла-метра ТПУ методом шелкографии и на титульный лист паспорта ЦЕКВ.411171.001ПС типографским способом.
Комплектность
Комплект поставки миллитесламетра ТПУ
| Обозначение | Наименование | Кол-во |
| ЦЕКВ.411171.001 — ** | Блок электронный | 1 шт. |
| ЦЕКВ.411513.001 | Зонд измерительный «С» | 1 шт. |
| ЦЕКВ.411513.003 | Зонд измерительный «М» | 1 шт. |
| ЦЕКВ.411916.001 | Футляр | 1 шт. |
| BNC-7075 | Переходник для подключения к аналоговому выходу | 1 шт. |
| БПС 12-0,35 | Источник питания — зарядное устройство | 1 шт. |
| ЦЕКВ.411171.001ПС | Миллитесламетр портативный универсальный ТПУ. Паспорт (с методикой поверки) | 1 экз. |
| Свидетельство о первичной поверке | 1 экз. | |
| Примечание — В обозначении блока электронного звездочки (**) означают номер исполнения | ||
Поверка
Осуществляется в соответствии с методикой поверки (приложение А к паспорту ЦЕКВ.411171.001ПС), утвержденной ГЦИ СИ ФБУ «Ростест-Москва».
Лист № 4 Всего листов 4
Необходимые средства поверки (эталоны), требования к их основным метрологическим характеристикам и рекомендуемые средства поверки миллитесламетра ТПУ:
Средство поверки и требования к его метрологическим характеристикам Измеритель магнитной индукции Ш1-9.
Диапазон измерений магнитной индукции постоянных магнитных полей от 25 до 2500 мТл; пределы погрешности измерений однородного магнитного поля ± (0,01 + 0,1В-1) %,
где В — измеренная магнитная индукция.
Мера магнитной индукции КПВК зав. № 18/1981.
Постоянная меры в рабочем диапазоне частот от 0 до 2000 Гц составляет 94,9-10-4 Тл/А, пределы погрешности постоянной ± 0,2 %.
