Поверка преобразователя универсального XNX в Симферополе
Назначение: для непрерывного измерения объемной доли вредных газов и кислорода, а также довзрывоопасных концентраций горючих газов в воздухе рабочей зоны и сигнализации о превышении установленных порогов срабатывания. Могут применяться в нефтеперерабатывающей, нефтехимической, химической, газодобывающей, угольной, электронной, пищевой и других отраслях промышленности.

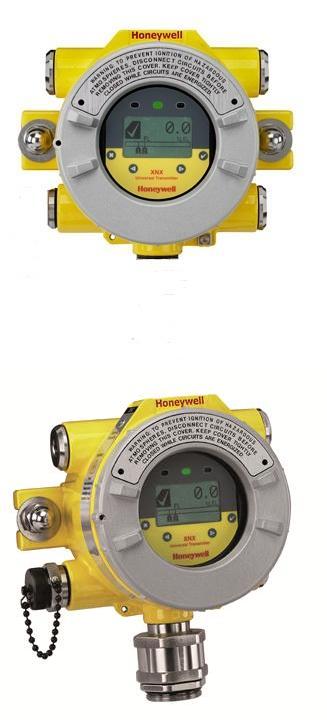

Преобразователи универсальные ХNХ (далее — ХЫХ) представляют собой стационарные одноканальные автоматические приборы непрерывного действия. Конструктивно ХNХ выполнен в прочном пыле— и водонепроницаемом корпусе металлическом корпусе, внутри которого расположены дисплейный модуль, органы управления и блок контроллера. К Х1 Х могут подключаться различные первичные измерительные преобразователи (ПИП).
В качестве ПИП могут выступать датчики :
- термокатагп3тические Sensepoint, МР‘) с выходом по напряжению (мв, мост Уитстона);
- инфракрасные Searchpoint 0ptima Р1ив, MPD Ж. Searchline Ехсе1 (Long, Медгит и Short) и Сго85 Duct с выходом (4-20) мА;
- электрохимические ЕСС.
Дополнительно преобразователь может комплектоваться тремя программируемыми реле для управления внешним оборудованием, модулями связи по протоколу МодЬив или Fieldbus, дополнительным модулем для подключения переносного коммуникатора по НААТ. Доступ к сервисным функциям ХNХ осуществляется с помощью магнитного ключа.
Поверка преобразователей универсальных ХNХ производится в соответствии с документом «Преобразователи универсальные ХNХ. Методика поверки », разработанным и утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия » в 2009 г.
Основные средства поверки :
- азот особой чистоты сорт 1-й и 2-й по ГОСТ 9293-74;
- поверочный нулевой газ — воздух марок А и Б в баллонах под давлением, вьшускаемый по ТУ 6-21-5-82;
- ГСО—ПГС в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;
- генератор газовых смесей ГГС-03-03 по iТТЛ_ЕК.418313.001 ТУ в комплекте с ПГС в баллонах под давлением ;
- генератор термодиффузионный ТДГ-01 по ТТ К.418319.001 ТУ в комплекте с ИМ по ИБЯЛ .418319.013 ТУ;
- ЭМ ВНИИМ — ПГС в баллонах под давлением, выпускаемые по МИ 2590-2008;
- газовые смеси в баллонах под давлением — эталоны сравнения ВНИИМ;
- поверочные газовые смеси, приготовленные и аттестованные в соответствии с М—МВИ—204-07 «Методика выполнения измерений объемной доли 1 ,2-дихлорэтаяа и виинлхлорида в газовых смесях с использованием аналитического газового хроматографа «Цвет-500″;
- поверочные газовые смеси, приготовленные и аттестованные в соответствии с документом Хд 1.456.445 МИ «Методика выполнения измерений массовой концентрации органических компонентов«;
- Межповерочный интервал — один год.
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 13320-81 Газоанализаторы промышленные автоматические . Общие технические условия.
- ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические . Общие технические условия.
- ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
- ГОСТ 12.1.005-88 Общие санитарно—гигиенические требования к воздуху рабочей зоны.
- ГОСТ Р 51330.0-99 (МЭК 60079-0-98) Электрооборудование взрывозащищенное . Часть 0. Общие требования.
- ГОСТ Р 51330.1-99 (МЭК 60079-1-99) Электрооборудование взрывозащищенное . Часть 1. Взрывозащита вида « взрывонепроницаемая оболочка.
- ГОСТ Р 51330.8-99 Электрооборудование взрывозащищенное . Часть 7. Защита вида «е ».
- ГОСТ Р 51330.10-99 (МЭК 60079-11-99) Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь.
- ГОСТ Р 51330.17-99 (МЭК 60079-18-92) Электрооборудование взрывозащищенное. Часть 18. Взрывозащита вида «герметизация компаундом (т)».
- ГОСТ Р МЭК 61241-1-1-99 «Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 1. Электрооборудование, защищенное оболочками и ограничением температуры поверхности . Раздел 1. Технические требования »
