Поверка расходомера электромагнитного СИМАГ 11 в Симферополе
Назначение: для измерения объемного расхода и объема электропроводящих жидкостей, а также для использования в составе других средств измерения, в том числе теплосчетчиков, АСУ ТП и измерительных системах.
Поверка расходомера электромагнитного СИМАГ 11
Принцип действия расходомеров электромагнитных СИМАГ 11 (далее — расходомер) основан на законе электромагнитной индукции Фарадея, согласно которому в движущемся проводнике, помещенном в магнитное поле, возникает наводимая ЭДС. В первичном преобразователе расхода (далее — сенсор), монтируемого в трубопровод, создается магнитное поле при помощи встроенных катушек индуктивности, роль движущегося проводника выполняет электропроводящая жидкость (далее — жидкость). Наводимая ЭДС снимается с измерительных электродов контактирующих с жидкостью и передается в электронный блок (далее — конвертер), осуществляющий преобразование, обработку, отображение и выдачу измерительной информации. Напряжение на электродах пропорционально объемному расходу жидкости.

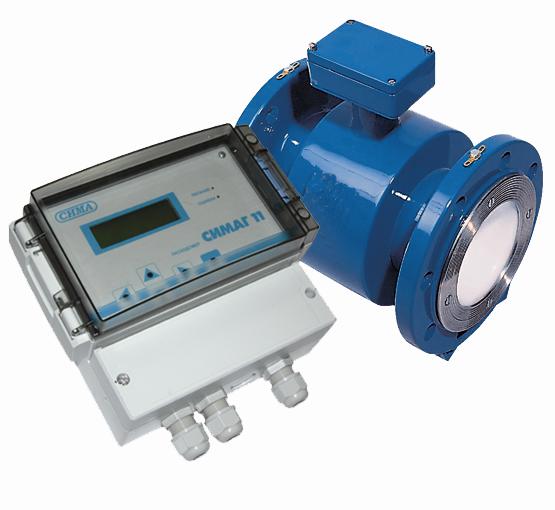

Изготавливается два варианта исполнения расходомеров: компактное и раздельное. В компактном исполнении сенсор и конвертер представляют собой моноблок, в раздельном -сенсор и конвертер соединяются специальным экранированным кабелем, длиной до 50 м.
Расходомеры обеспечивают выполнение следующих функций:
- измерение объемного расхода и объема жидкости в прямом и обратном направлении;
- отображение результатов измерений на жидкокристаллический индикатор;
- архивацию данных измерений в запоминающее устройство;
- выдачу измеренного объемного расхода жидкости в виде выходных электрических сигналов: импульсного, токового (4-20 мА), частотного;
- передачу измеряемых величин и архивных данных на верхний уровень ИС или АСУ ТП по интерфейсу RS-485;
Конвертер имеет один вход для подключения датчика давления и опционально два входа для подключения датчиков температуры Pt100.
Передача данных от расходомера к регистратору данных или для визуализации на персональном компьютере (ПК), производится через интерфейс RS485 с помощью кабеля и адаптера интерфейса RS485 (далее — адаптер), которые не входят в комплект поставки. Для отображения измеряемых величин на ПК, используется программное обеспечение СИМА-СТЕР без метрологически значимой части.
Поверка осуществляется по инструкции — «Расходомеры электромагнитные СИМАГ 11. Методика поверки». МЦКЛ.0035.МП, утвержденной ГЦИ СИ ЗАО КИП «МЦЭ»|01.02.2012 г.
Основное поверочное оборудование — установка поверочная расходомерная ПРУВ/ПС-0,05/1000, диапазон измерения расходов жидкости от 0,05 м /ч до 1000 м /ч, пределы допускаемой погрешности измерения расхода жидкости ± 0,15 %.
Сведения о методах измерений
Методика измерений описана в руководстве по эксплуатации ПМЕК.407111.001 ТУ РЭ «Расходомеры электромагнитные СИМАГ 11. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к расходомерам электромагнитным СИМАГ 11
- ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
- ГОСТ 8.145-75 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3х10 в ст. минус 6 до 10 куб. м/с».
- ПМЕК.407111.001 ТУ «Расходомеры электромагнитные СИМАГ 11. Технические условия».
