Поверка станции метеорологической М-49М в Симферополе
Назначение: для дистанционного измерения скорости и направления ветра, атмосферного давления, температуры и относительной влажности воздуха, для передачи метеорологической информации по интерфейсу RS-232 и сохранения результатов измерения в памяти компьютера.

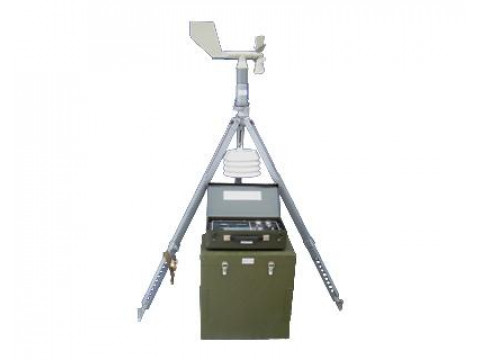

Поверка станции метеорологической М-49М
Принцип действия станции метеорологической М-49М основано на преобразовании метеорологических параметров в электрические величины, отсчитываемые визуально по показаниям соответствующих цифровых табло, расположенных на пульте управления станции.
Чувствительным элементом канала измерений скорости воздушнага потока (ветра) служит вось.милопастная вертушка, а для определения его направления — флюгарка. Вертушка и флюгарка выполнены в виде самолетного фюзеляжа, который с помощью тройника соединен с вертикальной неподвижной трубой основания (закрепляемой на конце мачты ). Внутри флюгарки, тройника и трубы размещены элементы кинематики и первичные преобразователи параметров ветра. Вращение восьмилопастной вертушки и изменение положения флюгарки относительно неподвижного основания преобразуются в электрические импульсы с помощью импульсаторов, построенных на герконах. На выходе датчика скорости направление ветра представляются в виде частоты следования и фазового сдвига между сериями электрических импульсов.
В качестве ПИП канала измерения температуры используется кварцевый резонатор, преобразующий температуру окружающего воздуха в частоту электрического сигнала.
Чувствительные элементы температуры и влажности вместе со вторичными преобразователями измерительных каналов помещены в кожухи и закреплены внутри жалюзийной защиты от солнечного перегрева.
В качестве ПИП канала измерения атмосферного давления используется кварцевый резонатор, преобразующий атмосферное давление в частоту электрического сигнала.
Блок управления конструктивно выполнен в виде настольного пульта, на лицевой панели которого размещены жидко-к гсталлические цифровые указатели измеренных значений метеорологических параметров. Блок управления, эксплуатируемый в отапливаемом помещении, кабелями соединен с наружными датчиками, а также через специальный выход — может быть подключен к персональному компьютеру.
Поверку станций метеорологических М-49М осуществляют в соответствии с документом «Станция метеорологическая М-49М. Методика поверки» (Приложение А к руководству по эксплуатации ЯИКТ 416311.001 РЭ), утвержденной ГЦИ СИ «ВНИИМ им. Д.И.Менделеева» 31 мая 2002 года.
Нормативные и технические документы
- ГОСТ 8.395-80 ГС.И Нормальные условия измерений при поверке. Общие требования.
- ЯИКТ.416311.001 ТУ Станция метеорологическая М-49М. Технические условия.
