Поверка усилителей измерительных MGCplus в Симферополе
Назначение: для измерения электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму и индикации значений измеряемых физических величин. Область применения — прецизионные измерения, измерения деформаций и напряжений материалов и конструкций, автоматизация исследовательских и технологических статических и динамических процессов.
12.11.2014 заменен на 19298-14 Взамен № 19298-04

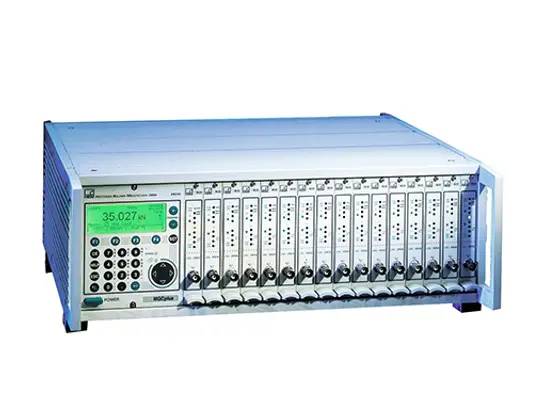

Поверка усилителей измерительных MGCplus
Усилители измерительные МОСр1ц осуществляют усиление электрических сигналов от первичных измерительных преобразователей — тензометрических, пьезоэлектрических, потенциометрических, индуктивных и резистивных датчиков, термопар и термометров сопротивления, датчиков крутящего момента, источников частотного сигнала и инкрементных датчиков. Усилители осуществляют запоминание и индикацию значений измеряемых величин при одновременных многократных измерениях.
Усилители МОСр1 конструктивно выполнены в виде базового блока и сменных одноканальных или многоканальных измерительных модулей для работы практически со всеми видами измерительных преобразователей. Подключение измерительных преобразователей осуществляется при помощи сменных соединительных плат.
Каждый измерительный модуль имеет внутренний процессор, производящий цифровую обработку сигналов, поступающих с измерительных преобразователей. Измерительные модули содержат цифровые фильтры низких частот с характеристиками Баттерворта и Бесселя. Одноканальные измерительные модули также содержат выходные разъемы аналоговых сигналов.
Поверку усилителей измерительных МОСр1 п следует проводить в соответствии с методикой МП-039/447-2004, изложенной в разделе «Поверка прибора » Руководства по эксплуатации и утвержденной ГЦИ СИ ФГУ «Ростест —Москва» в июле 2004 года .
Основное оборудование , используемое при поверке :
- калибратор универсальный F1uke 5520А;
- тензокалибратор «Transducer Simulator 4»;
- генератор сигналов низкочастотный прецизионный Г3-122;
- частотомер электронно —счетный Ч3-63/1;
- генератор импульсов Г5-60.
Межповерочный интервал — 1 год .
НОРМАТИВНЫЕ И ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
- ГОСТ 22261-94 «Средства измерения электрических и магнитных величин . Общие технические условия ».
- Техническая документация фирмы—изготовителя
